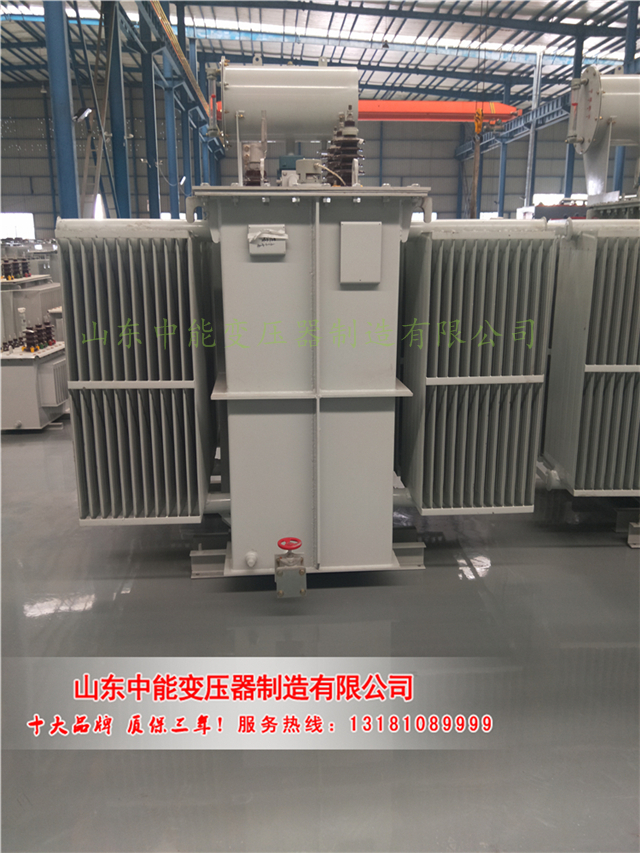

油浸式变压器


1、非封闭型油浸式变压器:主要有S8、S9、S10等系列产品,在工矿企业、农业和民用建筑中广泛使用。
2、封闭型油浸式变压器:主要有S9、S9-M、S10-M 等系列产品,多用于石油、化工行业中多油污、多化学物质的场所。
3、密封型油浸式变压器:主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列产品,可做工矿企业、农业、民用建筑等各种场所配电之用。
此外,尚有各种专门用途的特殊变压器。例如,试验用高压变压器,电炉用变压器,电焊用变压器和可控硅线路中用的变压器,用于测量仪表的电压互感器与电流互感器。
性能特点编辑
a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕轴的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。

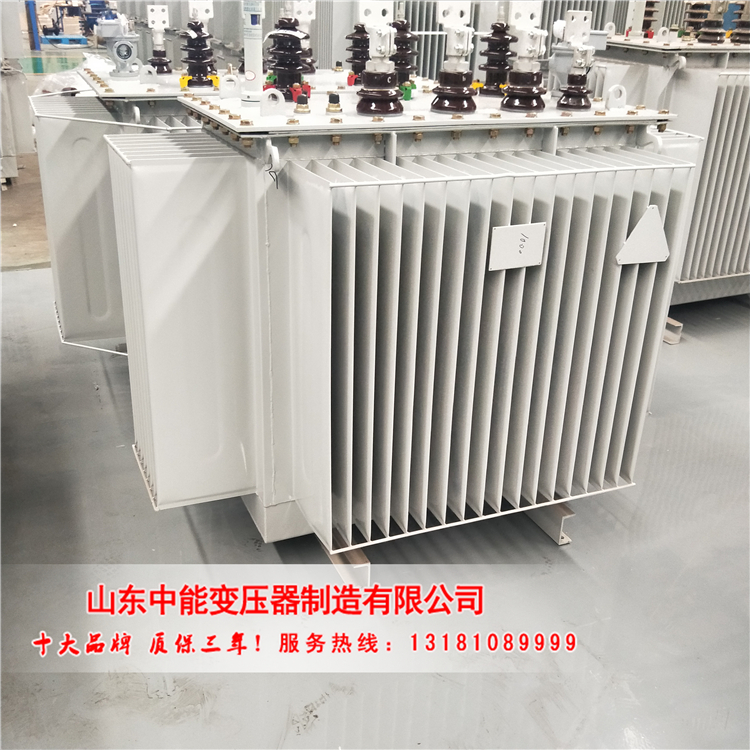

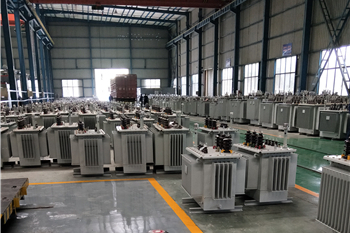

d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

选用要点编辑

负荷性质
1) 有大量一级或二级负荷时,宜装设二台及以上变压器,当其中任一台变压器断开时,其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中,不宜太分散。
2) 季节性负荷容量较大时,宜装设专用变压器。如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。
3) 集中负荷较大时,宜装设专用变压器。如大型加热设备、大型X 光机、电弧炼炉等。
4) 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时,可设照明专用变压器。一般情况下,动力与照明共用变压器。
使用环境
在正常介质条件下,可选用油浸式变压器或干式变压器,如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC(B)9、SC(B)10 等。
温度环境
①在220℃温度下,保持长期稳定性
②在350℃温度下,可承受短期运行
③在很广的温度和湿度范围内,保持性能稳定
④在250℃温度下,不会熔融,流动和助燃

⑤在750℃温度下,不会释放有毒或腐蚀性气体

用电负荷
1)配电变压器的容量,应综合各种用电设备的设施容量,求出计算负荷(一般不计消防负荷),补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便,可作估算容量之用。
2) GB/T17468-1998《电力变压器选用导则》中,推荐配电变压器的容量选择,应根据GB/T15164-94《油浸式电力变压器负载导则》或GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定配电变压器容量。
安装要点编辑
配电变压器为变电所的重要组件,油浸式变压器一般安装在单独的变压器室内。
依靠油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及强迫油循环等。一般升压站的主变都是油浸式的,变比20KV/500KV,或20KV/220KV,一般发电厂用于带动带自身负载(比如磨煤机,引风机,送风机、循环水泵等)的厂用变压器也是油浸式变压器,它的变比是20KV/6KV。
油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱,油浸式变压器已被广泛地应用在各配电设备中。
前期准备
1、工时定额:(按国家定额标准)本体安装所需综合工日为21工日。工作内容包括:开箱检查,本体就位,器身检查,套管,油枕及散热器的清洗等,油柱实验,附件安装,垫铁及止轮器制作安装,补充柱及安装后整体密封试验,接地,补漆等。变压器在安装过程中是否需要干燥,检查和判后确定,需要干燥,用铁损干燥法干燥时后需工日为20日,油过滤所需工日为3.38工日/吨。调试所需工日要另行计算。

2、安装现场布置:电力变压器大修及组装工作最好在检修室内进行。没有检修室,则需要选择临时行安装场所,最好选择在变压器的基础台附近,使变压器就位,也可以在基础台上就地安装,室外现场应有帐篷。临时安装场所必须运输方便,道路平坦,有足够的宽度,地面应坚实,平坦并干燥,远离烟窗和水塔,与附近建筑物距离要符合防火要求。

3、指定安全措施:①防止人身触电及摔跌等事故的发生。②防止绝缘过热。③防止发生火灾。④防止某物落进油箱。⑤防止附件损坏。⑥防止变压器翻倒。
4、制定技术措施:①防止变压器芯不应受潮。②如何保证各连接部分接触良好。③各部位密封要良好,不漏油。④如何保证变压器绝缘和油绝缘。
5、安装工作的基本程序:①准备工作(工具、材料、设备、图纸)②绝缘的检查和判断(主要是线圈和铁芯)③附件的检查(应齐全,完好)④吊芯检查(防止吸潮和工具、零件等掉进油箱)⑤附件安装(外观检查,绝缘测量和严密行试验)⑥结尾工作⑦交接试验⑧试运行
6、工作人员的组织分工:①安装总指挥和技术负责人②安全员③滤油组④吊装及运输人员⑤试验人员⑥安装人员。
7、对变压器室的要求:①一级防火②通风良好③安全距离应足够④基础台应牢靠⑤吊装设施应完好。
8、工具材料准备:
⑴安装机具(如真空泵、油泵、油罐、压缩空气机、滤油机、电焊机、行灯变压器、阀门、各种扳手等。)
⑵测试仪器(如摇表、介质损失角测定器,升压变压器,调压器、电流表、电压表、功率表、温度计等。)
⑶起重机具(如吊车、吊架、吊梁、卷扬机、钢丝绳、滑轮、链式起重机等。)
⑷绝缘材料(如绝缘油、纸板、布带、电木板绝缘漆等。)
⑸密封材料(如耐右橡胶衬垫、石棉绳、钢垫底、虫胶漆、尼龙绳等。)
⑹粘结材料(如环氧树脂胶、胶水、水泥、沙浆等。)
⑺清洁材料(如白布、酒精、汽油等。)
⑻其他材料(如石棉板、方木、电线、钢管、滤油纸、凡士林油、瓷漆等。)
9、变压器外部检查:
①内容无机械损伤
②箱盖螺栓完好
③衬垫密封良好
④套管表面无缺陷
⑤无渗油和漏油现象
⑥无锈蚀、油漆完整
⑦各附件完好无缺

⑧滚轮轮距与基础铁轨轨距相温吻合。

要求
1、变压器经过长距离运输,会受到较大的震动,需要进行器身检查。变压器的器身检查分为吊芯和吊罩。无论吊芯或吊罩,检查的内容是一致的。吊芯检查应在一个工作日内完成,加快检查过程。
2、以吊芯检查为例:⑴变压器吊芯应在室内进行,如果在室外应有帐篷,防止雨雪大雾、风沙等恶劣天气禁止吊芯。⑵冬季吊芯温度不得低于零度,否则对变压器进行升温使铁芯温度高于周围温度10℃⑶铁芯暴露在空气中的时间越短越好,相对湿度65%时不应超过16小时,相对湿度25%时不得超过12小时,计算时间从放油开始至注油为止。⑷当天气相对湿度超过75%以上时,不允许吊芯检查。⑸在吊芯检查过程中,要特别注意防止零件和工具等掉进油箱。
吊芯步骤
⑴选好吊芯位置,放油(放置大盘以下)
⑵拆下防爆筒,油枕,瓦斯继电器
⑶拆下大盖螺栓
⑷利用平衡铁将铁芯吊出放在油盘内
⑸检查:
①线芯绝缘
②铁芯绝缘
③穿芯螺栓绝缘
④分接开关接点绝缘
⑤高低压引线
⑥油箱杂物
⑦散热管有无堵塞
⑧遥测绝缘电阻
⑨测量直流电阻
⑹所有项目检查后未发现问题应及时回装,将铁芯回装在油箱内
⑺坚固大盖螺栓
⑻安装所拆下的附件
⑼注入合格油

⑽静止6-10小时后做全套耐压试验⑾现场安装

安装要求
1、变压器基础轨道应水平,油枕方应有1-1.5%坡度。
2、变压器应加固。
3、变压器一、二次引线不应使套管受力。
4、变压器外壳与中性点及接地装置连接牢固形成三位一体5. 800KVA(安装瓦斯继电器)。
试验
1、绝缘电阻的遥测:⑴遥测项目,高压对低压及地(壳),低压对高压及地(壳),⑵选用2500V的兆欧表,对兆欧表进行外观检测,应良好,外壳完整,摇把灵活,指针无长阻,玻璃无破损。⑶对兆欧表进行开路试,分开两只表笔,摇动兆欧表的手柄达120 y/min,表针指向无限大(∞)为好,短路试验:摇动兆欧表手柄,将两只比瞬间搭接一下,表针指向“0”(零),说明兆欧表正常。⑷合格值:在温度20℃十,新变压器不小于450MΩ,运行中不小于300MΩ,本次数值比上次数值不得降低30% 。⑸吸收比R60/R12,在10-30℃时应为1.3倍。
2、直流电阻测量:可测量变压器内部导线和引线的焊接质量,并联支路连接是否正确,有无层间短路或内部断线,分接开关,套管与引线的接触是否良好等。
3、测量方法:有电桥可用电桥测量,可直接读数,准确度高,无电桥可用电压降法,电压降法测量直流电阻的接线a)测量小电阻 b)测量大电阻1-被测线圈 2-刀闸 3-蓄电池 4-电压表 5-电流表直流电阻计算公式:式中:U-电压表的读数(mv) I-电流表的读数(A)带有分接开关的变压器,在交接或大修时,应在所有分接头位置上测量。三相变压器有中点因出线时,应测量各相线图的电阻,无中点引出线时,可测量线电阻。

测量时非被测试线图均应开路,不能短接。测量时必须等待电流稳定后再读数,应注意人身安全。

4、判断标准:各相线图的直流电阻相互间的差别不应大于三项平均值的2%,与以前测量比较,相对变化也不应大于2%。为了与出厂测量值或过去测量值进行比较,应将直流电阻值换算到相同温度时值,公式如下:R1=R2*(T+Δt1)/(T+Δt2)。对于铜导线,T值为235;对于铝导线,T值为225。式中:R1—换算温度为t℃时的直流电阻值,R2—当前温度电阻阻值,Δt1与Δt2分别代表导体所对应的温度(℃)值。比如你知道30℃时的铜导体电阻是R30,则:该导体在60℃时的电阻为:R60=R30*(235+60)/(235+30)=R30*295/265=1.113*R30。故障原因:⑴分接开关接触不良⑵线圈或引线焊接不良、断裂等。⑶套管导电杆与引线连接不良⑷线圈匝间短路或层间短路。
5、组别试验:
⑴单相变压器测量极性。三相变压器测量组别目的是:进行正确的连接,判断变压器能否并联运行。
⑵极性测:可用直流,也用交流测量,另介绍直流测量:直流试验接线选择2-4V的蓄电池和零位在中央的直流电压表,当合闸瞬间,表针向正方向摆,而拉开闸的瞬间,表针向负方向摆,则减极性。反之,加极性。

⑶三相变压器接线组别测定,有直流法,有交流法。

试运行
1、变压器在全部试验项目合格后才可进行试运行。
2、试运行前还应对变压器进行一次全面检查。
3、变压器做5次冲击试验(合闸试验)。
4、空载运行时间与变压器容量有关,一般不低于24小时。
5、空载运行时间完成后,变压器再加负荷。
