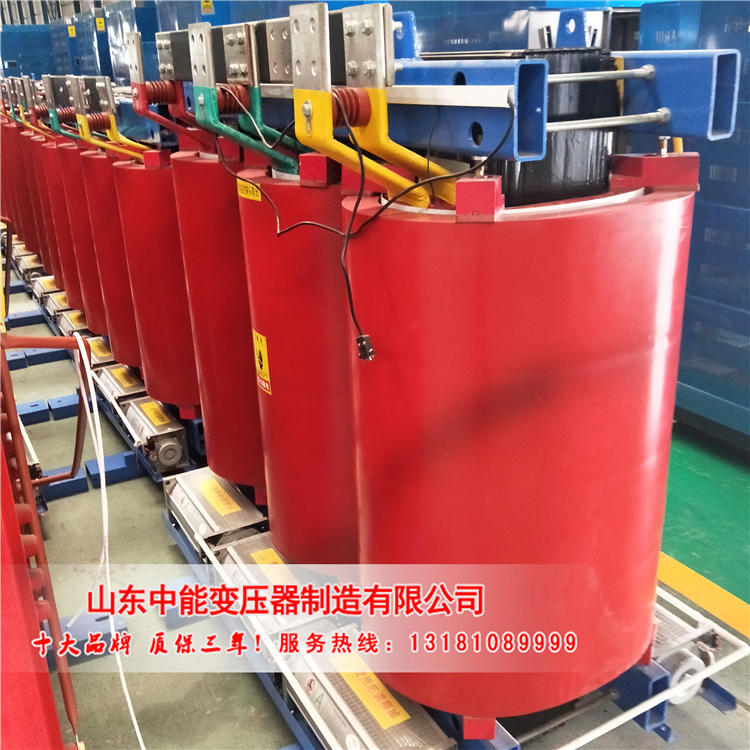

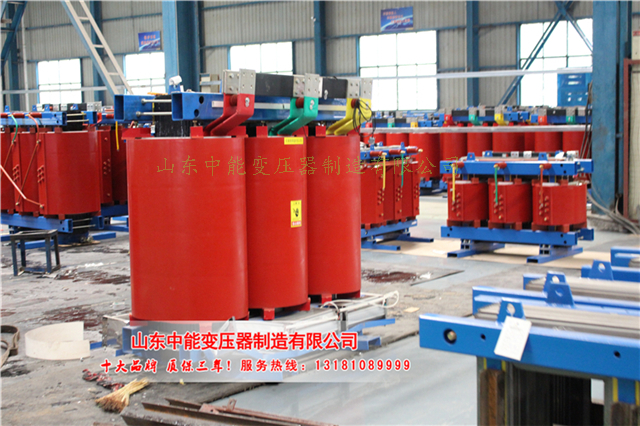

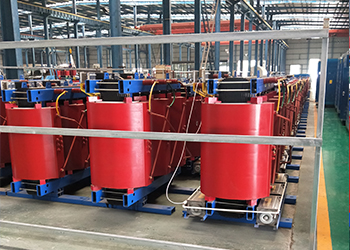

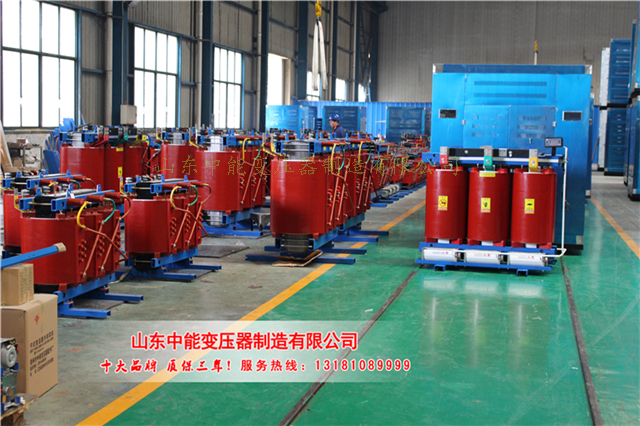

SCB10-800KAV干式电力变压器

  • 产品简介:   SCB10-800KAV干式电力变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好, 停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障,该产品的可靠性指标已...
  • 咨询热线:131-8108-9999
  • 产品详情

  SCB10-800KAV干式电力变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好, 停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障,该产品的可靠性指标已经达到国内先进水平。



  产品特点

  低损耗:产品空载损耗比SCB10型产品降低20%以上,负载损耗比SCB10型产品降低30%以上,节能效果优异,运行经济,免维护。

  低噪声:产品噪声水平比现行专业标准JB/T10088-2016《6-220KV级变压器声级》低10-15分贝以上。

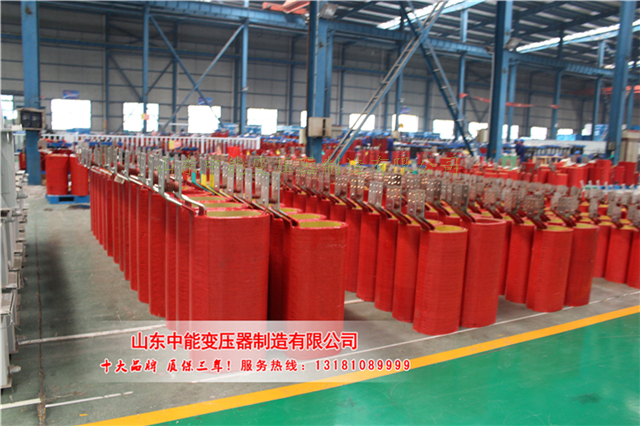

  低局放:树脂混合料采用国外先进的搅拌方法和真空薄膜脱气两种技术,使混合料搅拌均匀,彻底排除了混合料内的气泡。产品仅有极低的局部放电量,可控制在5PC以下。高、低压线圈均在真空和压力下浇注,使树脂绝缘既具有全包封性,又具有层匝间浸清性。浇注体具有致密的固化结构,阻燃、防爆、不污染环境。

  缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。

  高机械强度:带填料的树脂使浇注体内的膨胀系数差异小,固化收缩率小,内应力小,固化物的硬度高,在高、低压线圈的内外表面环氧树脂包封层内,放置有预制成型的加强材料,具有尤如钢筋混凝土一样的致密结构,因而机械强度还大于纯环氧树脂,能承受突发短路电动力作用而无损伤。




  产品概述

  低损耗:产品空载损耗比SCB10型产品降低20%以上,负载损耗比SCB10型产品降低30%以上,节能效果优异,运行经济,免维护。

  低噪声:产品噪声水平比现行专业标准JB/T10088-2016《6-220KV级变压器声级》低10-15分贝以上。

  低局放:树脂混合料采用国外最先进的搅拌方法和真空薄膜脱气两种技术,使混合料搅拌均匀,彻底排除了混合料内的气泡。产品仅有极低的局部放电量,可控制在5PC以下。高、低压线圈均在真空和压力下浇注,使树脂绝缘既具有全包封性,又具有层匝间浸清性。浇注体具有致密的固化结构,阻燃、防爆、不污染环境。

  缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。

  高机械强度:带填料的树脂使浇注体内的膨胀系数差异小,固化收缩率小,内应力小,固化物的硬度高,在高、低压线圈的内外表面环氧树脂包封层内,放置有预制成型的加强材料,具有尤如钢筋混凝土一样的致密结构,因而机械强度还大于纯环氧树脂,能承受突发短路电动力作用而无损伤。

  产品技术性能

  1、输入电压:额定电压±10%

  2、输出电压:额定电压+5%(容载)

  3、效率:≥95%

  4、波形失真:无附加波形失真

  5、功能:具有输入电压、输出电压、电流等指示

  6、保护:具有过流保护

  7、可长期连续长期无人值守工作

  8、绝缘电阻:≥50MΩ

  9、电气强度:工频正弦电压2000V历时一分钟无击穿及闪络现象

  10、过载能力:二倍的额定电流,维持一分钟。



  使用条件

  1、适用海拔高度:≤5000m

  2、环境温度:-15℃~+65℃

  3、相对湿度:≤90%

  4、安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。

  5、凡不符合上述使用条件的,应与我们协商确定。

  相关参数:


  • 相数 单相 三相
    容量 0.25KVA-200KVA 0.5KVA-1000KVA
    输入电压 1φ 220V/110V任意定做) 1¢/3φ220V/380V(任意定做)
    输出电压 1140V 660V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V 6.3V
    输出电压准确性 ±1%
    电压变动率 ≤1.5%
    输出波形失真度 无失真(与输入波形比较)
    绝缘等级 F级、H级、HC级可供选择(常规为H级)耐温180°
    工作效率 自耦式≥99%  感应式(隔离式)≥95%
    适用频率 50/60Hz
    联接方式 Y/△任益组合(自耦/隔离变压器)
    过载能力 允许超过1.2倍额定负载工作4小时(可长期满载)
    噪声 ≤35dB(一公尺内)
    温升 ≤60℃
    绝缘电阻 ≥150MΩ
    抗电强度 3000VAC/1min
    设计寿命 20年
    工作环境 温度:-20~+45℃湿度:≤95%RH不结露
    工作场所 无腐蚀性气体及导电粉尘
    安规标准 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准
    冷却方式 干式风冷
    备货情况 380V/220V等 10~100KVA标准机型均备有现货,所有规格均以标准化生产,可大规模生产
