干式变压器

文章出处：http://www.lcfywz.com   责任编辑：变压器厂   发布时间：2021-04-23    点击数：2749

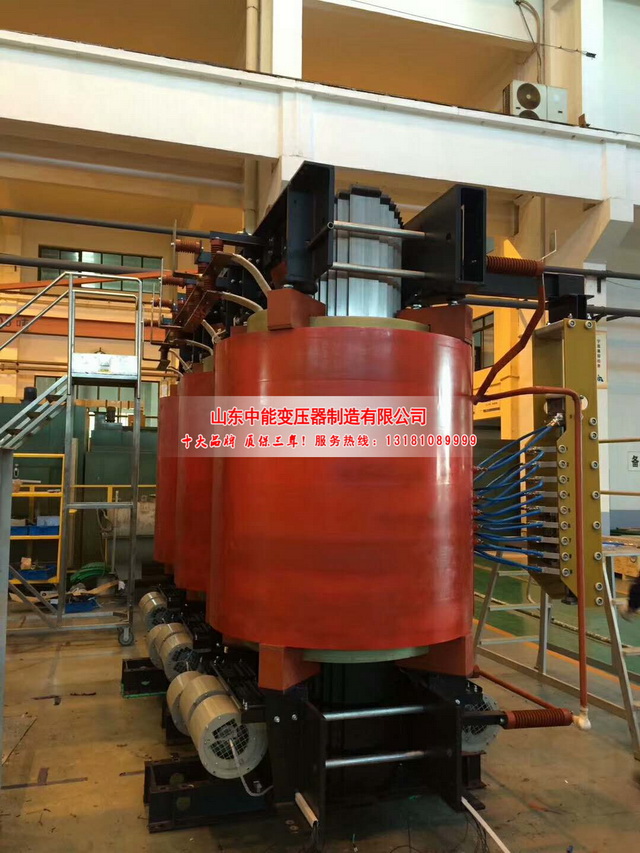

　　干式变压器耐压强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。干式变压器高压35kv

　　1型式： 强迫空气冷(AF)/自然空气冷(AN),户内干式环氧树脂铜绕组降压变压器

　　2相数：三相

　　3 连续额定容量(KVA)

　　4外壳防护等级IP40

　　5额定电压(kV)

　　高压：35

　　低压：10

　　6变比：35±2x2.5百分之十/10kV

　　7频率：50Hz

　　8连接方式：

　　高压：星形 (Y)

　　9.低压： 三角形接线(△)

　　10 矢量组别 Y，d11

　　11端子接法和接地方式

　　高压：35kV电力电缆

　　低压： 铜母线与开关柜直接相接

　　12绝缘水平(kV)

　　工频耐压 ： 全波冲击耐压 ：

　　高压 ： 80kV 185kV

　　中性点： 80kV 185kV

　　低压 ： 30KV 75kV

　　13绝缘的温度等级：IEC标准F级

　　14在1.5倍较大大相电压下的局部放电量<10pc

　　15阻抗电压(在额定电压、额定频率和75℃的条件下)：

　　干式变压器及其附件的设计、制造和组装应使振动较小, 并且能承受三相短路电动力的作用。所有从套管端子和转换分接头上引出的导线应接到稳固支持的绝缘材料构成的端子板上。
