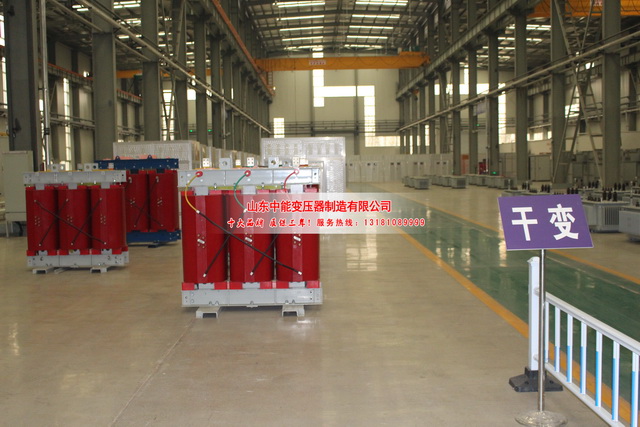

2500KVA干式变压器

文章出处：http://www.lcfywz.com   责任编辑：变压器厂   发布时间：2020-09-12    点击数：2843

　　2500KVA干式变压器采用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染等特点。2500KVA干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。

　　2500KVA干式变压器美观耐用的不锈钢外壳，对变压器作进一步的安全保护，防护等级达IP20及IP23。★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障; ★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5%，容量较大的约10%。另外,可提供设计其他防护等级或材料的保护外壳。该系列变压器可直 接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。

　　2500KVA干式变压器主要材料和特性：

　　线圈采用F级绝缘的铜导线作导体，玻璃纤维与环氧树脂复合材料作绝缘，其膨胀系数与铜导体相近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份都具有自熄性，不会持续燃烧，也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性，特别适合制作高电压等级的线圈。

　　2500KVA干式变压器制造工艺：

　　线圈在高精度绕线机上绕制。绕制时在线圈内外层铺敷玻璃纤维，变压器容量较大时设计有通风道。线圈绕制完毕后进行真空干燥。整个浇注及固化过程按照工艺部门通过计算机网络传输至浇注控制终端的工艺曲线完成。所有过程可在计算机终端随时监视并由计算机根据情况自动调整。精密的制造过程使线圈无汽泡、空穴。

　　线圈的绝缘等级为F级，薄绝缘结构。

　　2500KVA干式变压器特点：

　　1、真正的免维修

　　2、阻燃和对环境有良好的适应性

　　3、设计精巧，占地少，安装简单

　　4、真正节能低损耗

　　5、低噪音

　　6、过载能力强

　　7、抗短路能力强

　　8、过电压时具有很强的绝缘能力

　　9、可安装在环境恶劣的场合

　　10、强迫风冷时，可使额定容量提高近50%

　　2500KVA干式变压器性能参数：

　　● 当电网电压波动时，为提供高质量的稳定电压，必须对变压器进行电压调整。

　　● 可靠的不间断电源对用户越显得重要，有载调压变压器的应用更趋广泛。

　　● 一体化设计的有载调压变压器，结构紧凑、占地面积小、安装方便。

　　● 有载分接开关采用干式真空箱型结构，由电动机构、带过渡电阻的真空切换开关和分接选择器组成。

　　● 有载分接开关配备自动控制器，便于现场或运程控制，可按用户需要提供计算机接口。

　　● 愿为阁下设计配置其他类型有载分接开关的变压器。
