干式变压器初级线圈计算
文章出处：http://www.lcfywz.com 责任编辑：变压器厂 发布时间：2021-01-23 点击数：2943

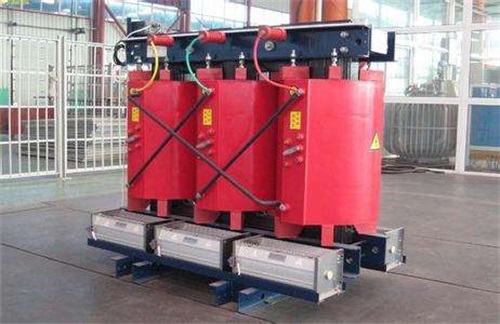

在干式变压器内部结构是由各种各样的线圈缠绕的，对于不同的线圈我们要仔细正确的进行分析和研究，才能更好的提升不同的线圈性能。今天我们主要来学习一下干式变压器线圈计算方法：
计算方法:
1、计算总功率P总=P1+P2+P3+P4..式中P1--P4指次级功率也就是次级功率之和.
2、确定铁芯面积: S=K0*根号P总其中K0为系数,10- 50W变压器K0取2-1.75,50- 500W变压器K0取1.5-1.4,500-1000W变压器K0取1.4-1.2,1000W以上变压器K0取1.S=舌宽X叠厚.
3、每个绕组匝数计算: 如果是50Hz交流电,可用W0=45/Bm*S,其中W0为每伏匝数S是铁芯截面积,单位是cm2,Bm是磁感应强度，不同的硅钢片取值不同,一般取7000到10000.根据W0计算各绕组匝数,例如初级线圈匝数为220*W0.
4、计算线经: d=0.715根号1,线经d的单位是mm(注意:这里是直径不是面积) ,I是某线圈的大电流计算导线直径时,需先选取电流密度j ,再求出导线面积S=I/j ( mm2)变压器中,电流密度一般选用J= 2-3,我们取2.5,得出d=0.715根号I.过程自己算下.
简单地说:变压器的线圈数是由铁芯面积，铁芯的材质决定的,即W0=45/Bm*S,铁芯面积确定了匝数也就确定
了.
