干式变压器结构和原理
文章出处：http://www.lcfywz.com 责任编辑：变压器厂 发布时间：2021-03-11 点击数：540
干式变压器的应用场所很广泛，在不同个的使用场所有着不同的作用，虽然这些干式变压器在电路中的作用不同,但是它们的结构和工作原理基本是类似的。

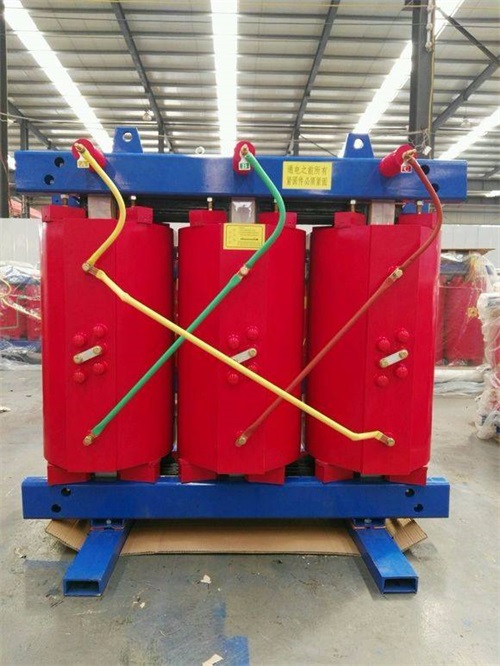

干式变压器的种类虽然很多,但是它的结构也就分为两大部分, -部分是用漆包线绕制成的线圈部分,另-部分是就是用硅钢片制成的铁芯部分。对于绕组来说根据干式变压器的作用不同,它可以分为两个绕组或多个绕组，绕组可以说是干式变压器的电路部分,在工作时它是要有电流流过的,有的时候要经过大电流和高电压的。对于硅钢片制成的铁芯来说,它不但起到干式变压器骨架的作用, 同时还是干式变压器磁路的主要通道。
干式变压器的工作原理
对于干式变压器的工作原理我们可以认为它是利用电磁感应原理制成,也就是说它是通过线圈的互感制成。干式变压器-次线圈与二次线圈之间是没有导线连接。当它的一个线圈通入交流电的时候,我们可以用右手螺旋定则判断出磁通的方向, 我们知道了 磁通方向后,也就能得出干式变压器另-个线圈所感应出的电动势方向。又由于电动势方向与电流方向是一致的,这样就会得出电流的方向了,因此我们只要确定了一个量的方向,对于二次绕组的电流方向,以及电动势和电压的方向也就确定了。
我们通过“右手螺旋定则”判断出的磁场方向是不断变化的,因为我们通入的是交流电,正是由于这个变化的磁场,它才会在另-个线圈中产生感应电动势。这样就是干式变压器通过互感原理,把能量从一个线圈传递到另一个线圈中。这个工作过程是:先是交流电流通过- -次绕组线圈,它会在铁芯中产生磁场,由于我们给一次绕组通入电流的大小和方向是不断变化的,那么铁芯中的磁场也会不断地变化,就是由于这个变化的磁场会在二次绕组中感应出电动势,进而二次绕组中就会有电压和电流输出了。
