S11-2500KVA变压器损耗的特性
文章出处：http://www.lcfywz.com 责任编辑：变压器厂 发布时间：2023-06-25 点击数：374

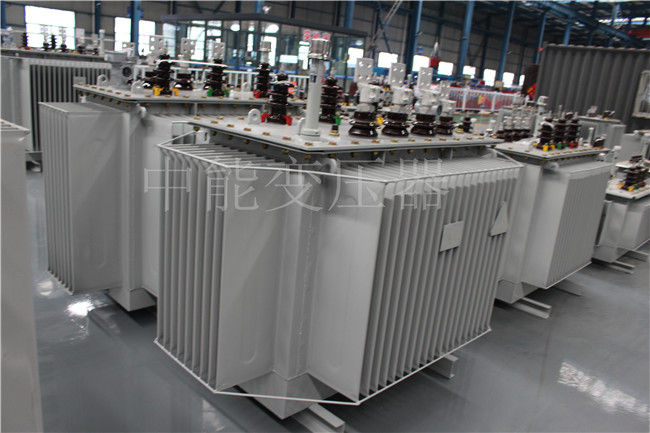

S11-2500KVA变压器在运行过程中存在一定的损耗，包括铜和铁的损耗。S11-2500KVA变压器的损耗必须符合一定的标准，不能保证S11-2500KVA变压器的经济运行。空载损耗低，S11-2500KVA变压器达到额定功率时的负载损耗高。标准1094-1规定总损耗偏差为10%，空载损耗和重载损耗为15%，但总损耗不得超过10%。另外，GB/T6451规定了不同电压电平和电容的特定损耗值。
P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗
磁滞损耗与频率成正比，其与最大磁通密度的磁滞系数的平方成正比。
涡流损耗与频率、最大磁通密度和硅钢片厚度的乘积成正比。
PC-负载损耗主要是指通过绕组中的电阻的负载电流的损耗，通称铜损耗。其大小根据负载电流而变化，与负载电流的平方成比例(表示为标准线圈温度变换值)。
负载损耗还受S11-2500KVA变压器温度的影响，由负载电流引起的漏磁在绕组内部产生涡流损耗，在绕组外部的金属部分产生悬浮损耗。
变压器总损耗s13δP=P0+PCS11-2500KVA变压器损耗比=PC/P0
S11-2500KVA变压器效率=PZ/(PZ+δP)以百分比表示，PZ是S11-2500KVA变压器的次级侧的输出功率。
空载损耗是指当S11-2500KVA变压器的二次侧开放，一次侧的额定速率等于额定电压的正弦波电压时，S11-2500KVA变压器吸收的功率。通常只关注额定频率和额定电压，有时不关注分割电压和电压波形、测量系统、测试仪器和测试设备的准确性。损失的计算值、基准值、测定值、保证值也被混淆
在一次侧施加电压且存在抽头的情况下，例如，在S11-2500KVA变压器为恒定通量电压调整的情况下，施加的电压应该是电源对应的抽头位置的抽头电压。在使用可变通量电压调整时，由于各抽头位置负载损失不同，因此必须根据技术要求选择正确的抽头位置，在可变通量电压调整中，由于在1次侧的各抽头位置总是施加1个电压，所以必须施加规定的额定电压
